1. Qual è il ruolo dell'endoscopio a fibra ottica nel trattamento medico?
L'endoscopio in fibra ottica è morbido, sottile e pieghevole. Una volta inserito nello stomaco del paziente, il paziente non avvertirà dolore. Oltre che nello stomaco, l'endoscopio a fibra ottica può essere utilizzato anche nell'esofago, nel retto, nella vescica, nell'utero e in altre esplorazioni profonde. Da un lato, l'endoscopio a fibra ottica può essere utilizzato per verificare la presenza di lesioni negli organi del paziente e, cosa ancora più importante, può immettere energia laser negli organi interni, irradiare o asportare il tessuto malato e svolgere la funzione di bisturi. I bisturi laser collegati a fibre ottiche sono attualmente in uso clinico.
2. Caratteristiche dell'utilizzo della fibra ottica dell'endoscopio:
(1) Il principio di funzionamento dell'endoscopio in fibra ottica è simile a quello dello specchio ottico. Per entrare nel foro più piccolo, scegliamo l'endoscopio in fibra ottica. La chiarezza dell'endoscopio in fibra ottica dipende dal numero di fasci di fibre.
(2) Endoscopio in fibra ottica: la parte apicale, la parte pieghevole, la parte di inserimento, la parte operativa, il tubo guida luce, la parte di collegamento guida luce, la parte apicale dell'oculare sono formati in una piccola sezione rigida con un tipo di visione diretta (tipo di visione frontale), un tipo di visione laterale e un tipo di strabismo. Il gastroscopio e il colonscopio utilizzano il metodo di visione diretta, mentre il duodenoesofagoscopio utilizza il metodo di visione laterale. Sono presenti: un foro obiettivo (fascio immagine), un foro luce (fascio luminoso), un foro per aria e acqua (ugello), un foro per biopsia all'apice dell'apice. La parte pieghevole utilizza il metodo di trazione a quattro fili d'acciaio. La testa ha quattro fili d'acciaio collegati alla parte di controllo. Ruotare i volantini superiore, inferiore, sinistro e destro della parte di controllo per tirare i fili d'acciaio rispettivamente in direzioni diverse, in modo che la testa di piegatura oscilli nella direzione corrispondente. La parte di piegatura contiene guide luminose, fasci di immagini, vari tubi e dispositivi di trazione, tubi di piegatura ed elastici di piegatura.
(3) La parte tubolare comprende una parte di piegatura e una parte di inserimento, chiamata anche tubo a spirale. È dotata di una guida luminosa, una guida del fascio di immagini, una tubazione per acqua e gas, una tubazione per biopsia (e una tubazione di aspirazione), un filo d'acciaio di trazione, un tubo flessibile esterno in acciaio inossidabile e un tubo a rete metallica, mentre lo strato esterno è un guscio di plastica liscia. Il fascio di fibre che trasmette l'immagine è la parte principale dell'endoscopio a fibre ottiche, composto da decine di migliaia di fibre di vetro estremamente sottili. Secondo il principio della riflessione ottica totale, tutte le fibre di vetro devono essere rivestite con una pellicola con un indice di rifrazione inferiore per evitare che la luce trasmessa dal nucleo interno della fibra venga riflessa completamente. La trasmissione di una singola fibra può creare un solo punto luminoso. Per visualizzare l'immagine, è necessario raggruppare un gran numero di fibre. Affinché l'immagine venga trasmessa all'altra estremità per formare la stessa immagine, ogni fibra deve trovarsi nella propria posizione. Le due estremità si trovano nella stessa posizione, chiamata fascio di puntamento. Se si disattiva il fascio di puntamento, nell'immagine apparirà un altro punto nero. Le guide luminose non devono essere necessariamente nella stessa posizione e la luminosità sarà significativamente ridotta se molte di esse vengono disattivate.
3. Applicazione della fibra ottica per endoscopio:
a. Il cavo ottico adotta fibra ottica tedesca
b. Collega strumenti Wolf, Storz, Olympus
c. Collegamento con sorgente luminosa medicale ed endoscopio per l'illuminazione
d. Piastra guida luce per endoscopio medicale, piastra guida luce per endoscopio industriale
e. Il cavo ottico ha un'elevata trasmittanza nella regione spettrale visibile e una bassa aberrazione cromatica.
4. Specifiche della fibra ottica per endoscopio:
a. La lunghezza può essere personalizzata in base alle esigenze del cliente
b. Collegamento alla sorgente luminosa medicale e all'endoscopio per l'illuminazione
c. Adattatore: STORZ, WOLF o OLYMPUS a scelta

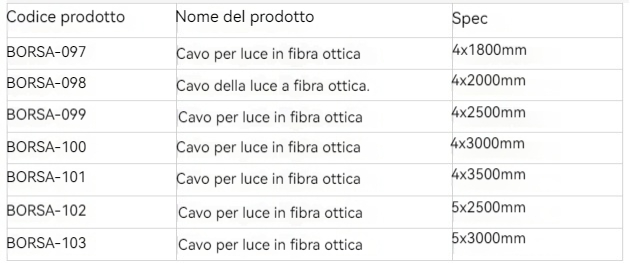

Le lunghezze più comuni sono le seguenti:
5. I prodotti in fibra ottica per endoscopi principalmente forniti da Shenzhen Jinzhi Optoelectronics sono i seguenti:
Cavo in fibra ottica finito per applicazioni endoscopiche chirurgiche
Benvenuti nella sezione dedicata alle soluzioni per applicazioni industriali della nostra azienda.
Per ulteriori informazioni tecniche e sui prodotti, i recapiti sono i seguenti:
Numero verde: 400-160-8187 Email: sales@fiberkinz.com; Sito web: ita.fiberkinz.com
