Questo jumper SMA905 è un componente specializzato per dispositivi di protezione da arco elettrico, che integra un connettore femmina SMA905, una sonda SMA905, un connettore ST SMA905 e una fibra fluorescente. La fibra fluorescente migliora la sensibilità di rilevamento della luce d'arco, mentre il connettore femmina SMA905 e il connettore ST garantiscono connessioni stabili e sicure. Progettato appositamente per scenari di protezione da arco elettrico, consente una trasmissione affidabile del segnale tra i dispositivi, aiutando i sistemi di protezione da arco elettrico a catturare rapidamente i segnali di luce d'arco e ad attivare le azioni di protezione. Compatto e facile da installare, soddisfa le elevate esigenze di connessione e rilevamento dei dispositivi di protezione da arco elettrico, aumentando la sicurezza e l'efficienza delle configurazioni di protezione da arco elettrico dei sistemi di alimentazione industriali.

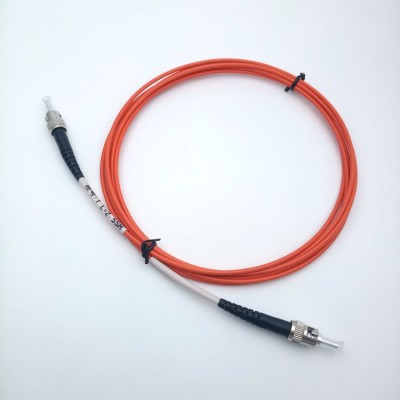

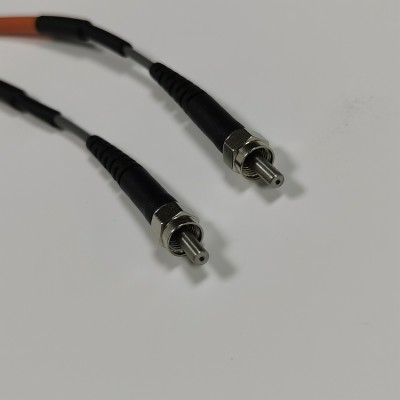

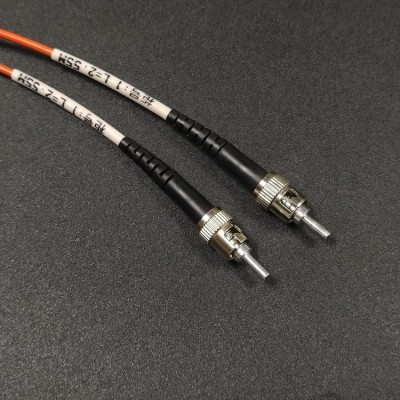

Fibra fluorescente 2.0 ROSSA, ponticello SMA905, ponticello ST-ST
Questo prodotto è un cavo di collegamento con sensore in fibra ottica fluorescente ad alta precisione, progettato specificamente per sistemi di protezione da arco elettrico. Utilizza un connettore femmina SMA905 e un connettore ST, integrando una fibra fluorescente specializzata come elemento di rilevamento principale. Raggiunge una risposta rapida nell'ordine dei millisecondi ai guasti da arco elettrico nei quadri elettrici e nei sistemi di distribuzione dell'energia. Questo cavo di collegamento fornisce un canale di trasmissione del segnale ottico affidabile per i dispositivi di protezione da arco elettrico, garantendo l'attivazione istantanea del sistema di protezione in caso di esplosione da arco elettrico, salvaguardando la sicurezza del personale e delle apparecchiature. Caratteristiche principali
Rilevamento preciso: la speciale fibra fluorescente è sensibile allo spettro luminoso dell'arco elettrico, presenta elevate proprietà anti-interferenza e ha un tempo di risposta <2 ms.
Tolleranza alle alte temperature: l'ampio intervallo di temperature di esercizio soddisfa i requisiti degli ambienti di distribuzione dell'energia più esigenti.
Connettori di livello industriale: i connettori femmina SMA905 e ST sono realizzati in acciaio inossidabile nichelato, garantendo una durata di 5.000 accoppiamenti.
Certificazioni di sicurezza: Conforme agli standard di sicurezza elettrica IEC 62493 e NFPA 70E.
Parametri tecnici
Combinazione connettori: SMA905 (femmina) a ST
Tipo di fibra: Fibra fluorescente multimodale (diametro del nucleo 1,0 mm)
Perdita di inserzione: <1,5 dB
Materiale della guaina: PVC arancione ignifugo (UL94 V-0)
Raggio di curvatura minimo: 35 mm
Applicazioni: Adatto per connessioni di espansione dei sensori per sistemi di protezione da arco elettrico di marchi come Siemens, ABB e Schneider.
Le applicazioni includono:
Protezione delle sbarre di distribuzione di media e bassa tensione
Monitoraggio dell'arco elettrico per unità di distribuzione dei data center
Protezione dai guasti per sistemi di distribuzione industriali
Sistemi di sicurezza elettrica per centrali elettriche di nuova generazione
Modelli compatibili:
Perfettamente compatibile con i principali standard di interfaccia dei dispositivi di protezione da arco elettrico, tra cui:
Sistema di protezione da arco elettrico Siemens serie 5SS
Relè di protezione da arco elettrico ABB serie REA
Eaton Arcflash Sentry
Schneider Electric Arc Guard
