La luce che incontra il sensore puntuale viene catturata e immessa in una fibra ottica plastica (POF). La funzionalità di automonitoraggio è ottenuta tramite un accoppiamento integrato tra le due fibre ottiche.

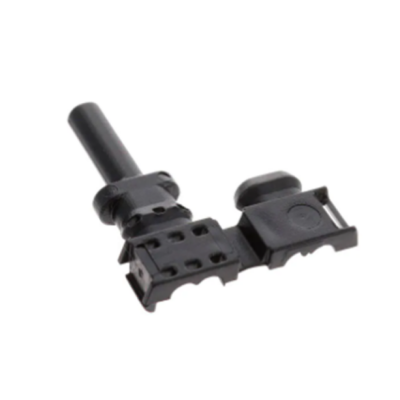

KINZ-CG02 è un connettore miniaturizzato

per il collegamento di un cavo POF duplex a un sensore puntuale. Lo speciale design del sensore basato su POF consente ai progettisti di sistema di evitare qualsiasi contatto galvanico tra l'area dell'arco elettrico e l'elettronica di rilevamento.

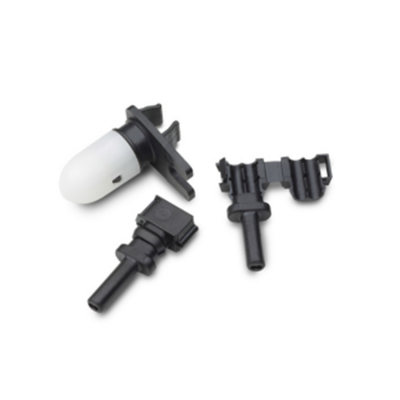

Sia KINZ-CG01 che KINZ-CG02 fanno parte di un portfolio completo di dispositivi per il rilevamento dell'arco elettrico. In combinazione con i transceiver dei sensori, sono destinati all'uso nel rilevamento di eventi di arco elettrico nelle reti elettriche.

Funzioni di protezione:

1. Disconnessione rapida locale:

Quando il dispositivo di protezione rileva che i doppi criteri di arco e corrente sono soddisfatti, può attivare direttamente l'interruttore automatico locale, con un tempo di risposta breve, e può interrompere rapidamente la fonte del guasto.

2. Interblocco selettivo regionale:

In caso di guasto del dispositivo di sgancio locale, l'unità principale può attivare l'interruttore del quadro elettrico adiacente tramite cablaggio fisso, ampliando l'intervallo di protezione e garantendo che il guasto possa essere rimosso in tempo.

3. Controllo collaborativo a livello di sistema:

Può comunicare con il dispositivo di protezione della sottostazione di livello superiore per ottenere l'isolamento dei guasti interregionale, evitare che incidenti influiscano sull'intera rete elettrica e migliorare la stabilità del sistema elettrico.

Scenari applicativi:

La protezione in fibra ottica contro gli archi elettrici è utilizzata principalmente in centrali elettriche, sottostazioni, sistemi di distribuzione industriali e commerciali, ecc. Inoltre, è stata ampiamente utilizzata anche in alcuni luoghi con elevati requisiti di affidabilità dell'alimentazione elettrica, come data center, ospedali, istituti finanziari, ecc.
