Jinzhi offre servizi di patch cord personalizzati. I clienti possono personalizzare i patch cord in fibra HCS con diversi tipi di connettori e cavi ottici. È sufficiente fornire il tipo di interfaccia, la lunghezza, i requisiti di identificazione e i cavi ottici selezionati a entrambe le estremità del patch cord.

V-PIN è un connettore elettrico multi-pin ad alta densità e alte prestazioni, progettato per la trasmissione di segnali ad alta frequenza e in ambienti ad alta affidabilità. È ampiamente utilizzato in ambito aerospaziale, nelle comunicazioni militari, nelle apparecchiature medicali e nei settori industriali di fascia alta.

Composizione strutturale: solitamente è costituito da un connettore in fibra HPCF a 2 core e V-Pin, che può essere utilizzato con fibre ottiche da 200/230 μm, come la fibra ottica HCS (quarzo rivestito duro), nota anche come PCF (fibra rivestita in polimero).

Caratteristiche prestazionali:

1. Elevata adattabilità ambientale: presenta caratteristiche di impermeabilità e resistenza alla polvere, e il guscio è conforme agli standard NEMA6P e IP67, adattandosi ad ambienti industriali difficili.

2. Connessione pratica: adotta una combinazione di innesto push-pull e chiusura meccanica a baionetta, che risulta comoda per le operazioni di installazione e smontaggio e può migliorare

l'efficienza costruttiva e di manutenzione.

3. Buona capacità anti-interferenza: basato sul principio della trasmissione in fibra ottica, presenta elevate capacità anti-interferenze elettromagnetiche e radiazioni elettromagnetiche, e può trasmettere segnali in modo stabile in ambienti elettromagnetici intensi come il controllo industriale.

4. Eccellenti prestazioni di trasmissione: è adatto per sistemi di trasmissione a collegamento ottico superiori a 100 metri, in grado di soddisfare i requisiti di distanza di trasmissione del segnale in scenari industriali generali, con trasmissione del segnale stabile e larghezza di banda elevata.

Aree di applicazione

Sistemi laser: connessioni interne di laser a fibra, trasmissione laser ad alta potenza

Apparecchiature medicali: bisturi laser, fibre per imaging endoscopico

Analisi spettrale: sonde in fibra per spettrometri UV/visibili, che garantiscono percorsi ottici a basse perdite

Aerospaziale: comunicazioni in fibra avioniche, collegamenti in fibra resistenti alle radiazioni

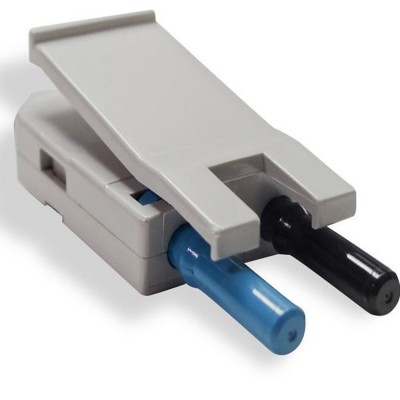

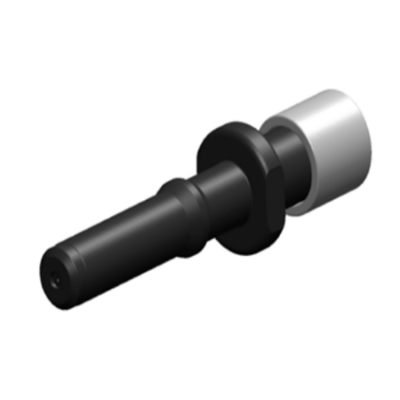

Connettori in fibra ottica V-Pin BP04260-01, BP05226-01 e BP04703

Nome: Connettore in fibra ottica V-Pin

Modello: BP04260-01

Marca: OFS

Modelli compatibili: Direttamente compatibile con i transceiver in fibra ottica Avago e può essere utilizzato per la connessione a modelli ABB selezionati, come il 3ASC291312E100. È adatto anche per la connessione a moduli Bachmann FASTBUS come il FM211. Può collegare moduli PLC tra il quadro elettrico principale e la navicella, e tra il quadro elettrico della navicella e il quadro elettrico della base della torre nei sistemi di controllo principali delle turbine eoliche.

Standard di prodotto: Conforme alla direttiva ROHS, utilizza fibra ottica rivestita in polimero da 200/230 μm. Il connettore V-Pin utilizza un pratico processo di terminazione a crimpare e fendere, eliminando la necessità di resina epossidica, forni di polimerizzazione o lunghe fasi di lucidatura. Le connessioni possono essere completate in meno di due minuti.

Nome: Connettore in fibra ottica V-Pin

Modello: BP05226-01

Marca: OFS

Modelli compatibili: Completamente compatibile con i transceiver Avago Universal Link, adatto per applicazioni con transceiver Universal Link che richiedono interconnessione/terminazione in polimero rivestito da 400/230 μm per interni.

Standard di prodotto: Presenta un pratico processo di terminazione a crimpare e fendere, eliminando la necessità di resina epossidica, forni di polimerizzazione o lunghe fasi di lucidatura. Le connessioni possono essere completate in genere in meno di 2 minuti.

Nome: Gruppo connettore in fibra ottica V-Pin

Modello: BP04703

Marca: OFS

Modelli compatibili: Compatibile con i transceiver in fibra ottica Avago e le apparecchiature industriali che richiedono interconnessioni in fibra da 200/230 μm

Standard di prodotto: Conforme alla direttiva RoHS, utilizza un processo di terminazione a pressione, non richiede resina epossidica o lucidatura e supporta un'installazione rapida

I prodotti sopra indicati sono compatibili con

Vantaggi principali del modello compatibile: resilienza della supply chain, compatibilità di sistema e supporto per l'intero ciclo di vita
