Concetti di base della fibra ottica HCS/PCF:

HCS® (fibra di silice rivestita rigida)

Struttura: nucleo in quarzo + rivestimento in polimero duro (solitamente 200 μm di diametro)

Caratteristiche: migliore resistenza alla flessione rispetto alla fibra di vetro standard, costo inferiore rispetto alla fibra interamente in vetro, ma larghezza di banda inferiore (adatta a brevi distanze).

PCF (fibra rivestita polimerica)

Struttura: nucleo in vetro + rivestimento in polimero morbido (come il silicone)

Caratteristiche: eccellente flessibilità, spesso utilizzata in endoscopi medicali o sensori industriali.

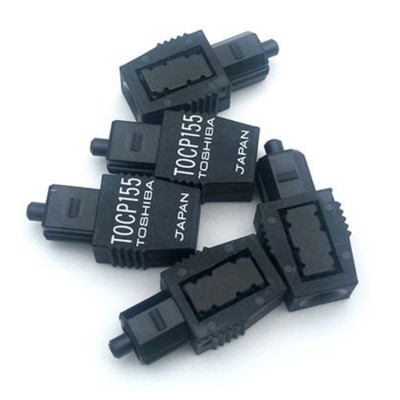

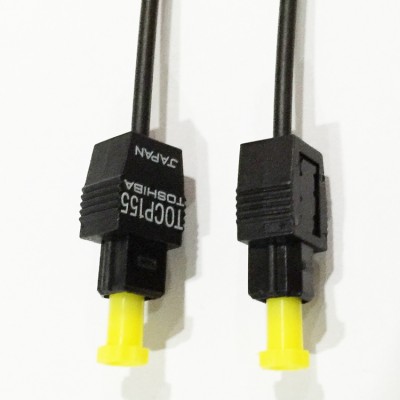

Connettore in fibra ottica HCS/PCF TOCP-155

1. Caratteristiche prestazionali: ampia larghezza di banda di trasmissione, elevata capacità anti-interferenza elettromagnetica, buona flessibilità e resistenza alle vibrazioni, trasmissione del segnale stabile e affidabile. L'intervallo di temperatura di esercizio è solitamente compreso tra -20 °C e 70 °C, facile da installare e collegare e non richiede manutenzione o riparazione. 2. Tipo di fibra applicabile: solitamente applicabile a fibra HCS o PCF, che presenta un'elevata apertura numerica, un ampio diametro del nucleo e ampie caratteristiche di lunghezza d'onda di lavoro.

3. Campo di applicazione: utilizzato principalmente per la trasmissione dati a breve distanza, ampiamente utilizzato in sistemi di bus di controllo per l'automazione industriale, robot industriali, sistemi intelligenti e servosistemi, sistemi di commutazione di comunicazione, sistemi multimediali digitali, sistemi di sensori medicali e sistemi di alimentazione.

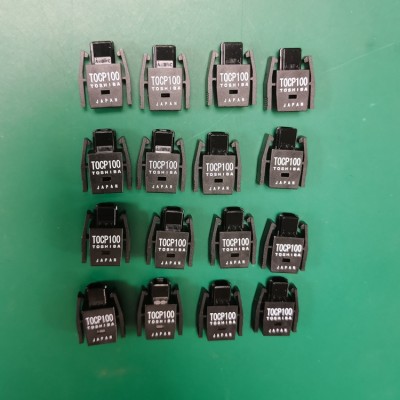

Connettore in fibra HCS/PCF TOCP-100

1. Composizione di base: guaina in plastica, inserto metallico e fibra ottica importata dal Giappone.

2. Certificazione del prodotto: ha superato le certificazioni europee RoHS e CE, in linea con gli standard di protezione ambientale e sicurezza pertinenti.

3. Fibra applicabile: solitamente viene utilizzato il cavo in fibra ottica HCS 200/230 μm. La fibra HCS, nota anche come fibra PCF, presenta un'elevata apertura numerica di 0,37, un diametro del nucleo di 200-1000 μm e un'ampia lunghezza d'onda operativa.

4. Caratteristiche prestazionali: ampia larghezza di banda di trasmissione, elevata capacità anti-interferenza elettromagnetica, buona flessibilità e resistenza alle vibrazioni, trasmissione del segnale stabile e affidabile. Adotta un metodo di crimpatura rapido, senza fasi di cottura, polimerizzazione e lucidatura, adatto per l'installazione in loco.

5. Standard e compatibilità: conforme agli standard RoHS e agli standard industriali giapponesi JIS C5974-1998. Compatibile con il transceiver ottico universale Toshiba con interfaccia Toslink F05, nonché con il DF-1710/T di Sumitomo e altri modelli. È inoltre compatibile con una varietà di connettori in fibra ottica come CF-1071 e CF-1571.

Connettore in fibra HCS/PCF CF1001

Specifiche prestazionali

Fibra: H-PCF 200/230 μm,

Standard di prodotto: conforme allo standard JIS F05.

Prodotti compatibili: compatibile con TOCP155, CF-1071 e altri modelli

Massima compatibilità: conforme agli standard RoHS, JIS C5974 - 1998 F05, compatibile con i transceiver con interfaccia Toshiba e Sumitomo F05, intercambiabile con CF-1071, ecc.

Prestazioni stabili: supporta oltre 100 metri di trasmissione in collegamento ottico e il segnale è stabile e affidabile.

Scenari applicativi:

1. Apparecchiature per l'automazione industriale

2. Apparecchiature di produzione elettronica

3. Reti di comunicazione

4. Apparecchiature per ascensori/trasporti

Istruzioni per l'uso:

1. Verificare che il modello del connettore corrisponda all'interfaccia del dispositivo e che la fibra ottica non sia danneggiata.

2. Innanzitutto, rimuovere la guaina esterna della fibra ottica e inserirla nell'estremità del connettore. In secondo luogo, ruotare la spina del connettore, allinearla con lo slot dell'interfaccia del dispositivo e spingerla delicatamente fino a quando la fibbia non è fissata. Infine, dopo la connessione, verificare che la trasmissione del segnale ottico sia stabile e controllare lo stato della spia del dispositivo.
