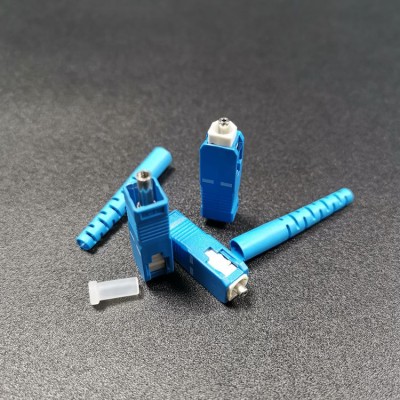

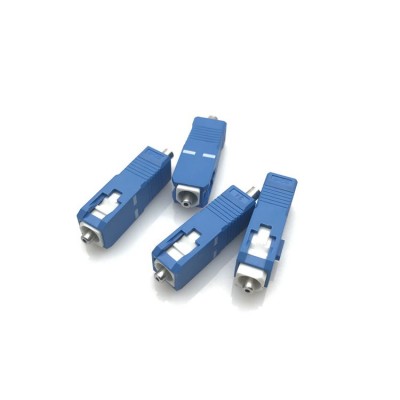

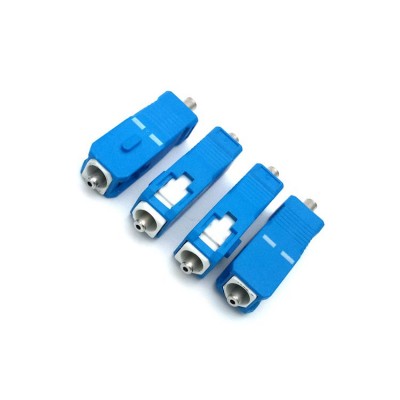

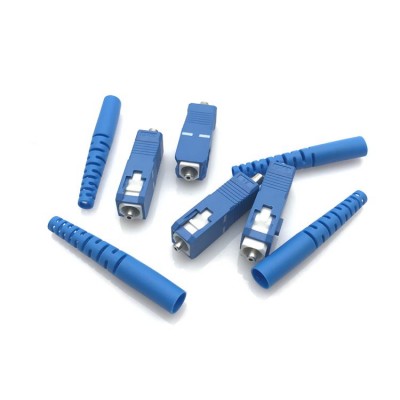

Il connettore in fibra ottica SC è utilizzato principalmente negli switch dei router e nelle interfacce ottiche laterali delle apparecchiature di trasmissione. I connettori SC si collegano e si scollegano direttamente e sono facili da usare. Per 100Base-FX, il connettore è principalmente di tipo SC e il nucleo del connettore SC si trova al suo interno.

1. Struttura e caratteristiche

(1) Design estetico:

Alloggiamento quadrato (in plastica o metallo), meccanismo di bloccaggio push-pull, inserimento e disinserimento senza rotazione.

Tipi comuni simplex (canale singolo) e duplex (canale doppio, utilizzati per la separazione Tx/Rx).

(2) Componenti del nucleo:

Ferrula in ceramica/metallo, apertura personalizzabile, allineamento ad alta precisione della fibra ottica, che garantisce una bassa perdita di inserzione (valore tipico <0,3 dB).

(3) Vantaggi:

Elevata stabilità: i tempi di inserimento e disinserimento possono raggiungere oltre 1.000 volte, adatti a scenari di funzionamento frequenti.

Bassa perdita: perdita di ritorno monomodale >50 dB, multimodale >35 dB, adatto per trasmissioni a lunga distanza.

Facile da installare: il design push-pull semplifica il cablaggio, particolarmente adatto per ambienti con pannelli di permutazione densi.

2. Scenari applicativi tipici

Rete di telecomunicazioni: utilizzata per FTTH (fibra fino a casa), connessione dorsale di reti metropolitane.

Data center: prima rete 10G/40G, ora gradualmente sostituita da LC, ma ancora presente nelle apparecchiature tradizionali.

TV via cavo (CATV): grazie alla sua stabilità e capacità anti-interferenza, viene utilizzata per la trasmissione di segnali televisivi e radiotelevisivi.

LAN aziendale: collega switch, server e altri dispositivi, supporta Gigabit Ethernet.

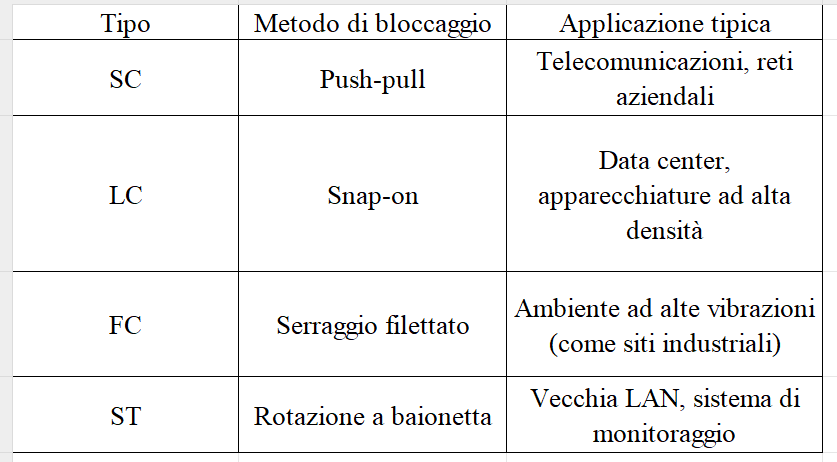

3. Confronto con altri connettori

4. Precauzioni per la selezione e l'uso

Selezione della modalità:

Monomodale (SM): guscio giallo, utilizzato per lunghe distanze (fino a 80 km o più).

Multimodale (MM): arancione (OM1/OM2) o verde acqua (OM3/OM4), breve distanza (≤550 m).

Opzione antipiega:

Selezionare connettori SC con design "Bend Insensitive" per ridurre la perdita di piegatura (come la fibra G.657).
